BT_BC25一級電源系統電涌保護器：用于低壓電源設備的保護，防止電涌及直擊雷的破壞，安裝于LPZ 0A-1界面依據GB 18802.1-2002/ IEC61643-1:1998-02標準，精心設計的電源1級電涌保護器。
-采用密封型火花間隙技術，斷后續電流能力強
-極低的電壓保護等級≤1.8kV
-雙端子適合并聯和串聯（V型）連接
-多功能連接端口，可接導線和匯流排
1、SPD應用于主配電系統為220V第三級雷電防護，并聯安裝在建筑物配電箱或機房的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。
2、安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。
3、防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊出現故障，應及時維修或更換。
4、適于室內運行，如安裝在室外時，必須加裝防水外殼。
5、所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥6mm2，接地線：BVR≥10mm2，其引線長度應小于0.5m且越短越好。
6、防雷接地應符合防雷規范要求，接地線盡可能粗短并用最短接地路徑通過接地導線進行等電位連接。
|
型號 |
BT BC 25 |
|
標稱工作電壓Un |
220V/50Hz |
|
最大持續運行電壓Uc |
255V |
|
標稱放電電流（8/20μS）In |
25kA |
|
最大放電電流（8/20μS）Imax |
100kA |
|
電壓保護水平（In）Up |
≤1.8kV |
|
備用保險絲 |
125Agl/gG |
|
短路容量 |
25kA/50Hz |
|
溫度范圍（串聯） |
-40℃…+80℃ |
|
溫度范圍（并聯） |
-40℃...+60℃ |
|
外殼材料 |
紫色塑性材料,UL94-V0 |
|
安裝支架 |
35mm電氣導軌 |
|
接線導體截面 |
35mm2單股線 50mm2多股線 |
|
安裝寬度 |
2個標準模塊 |
|
暫態過電壓耐受能力 |
335V/5sec |

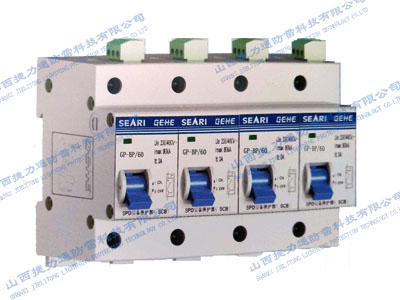

GP-BP系列SPD后備保護器串聯在SPD回路上，是能夠兼顧斷路器功能和工頻續流保護功能于一體的產品。能有效甄別雷電流和工頻續流，在雷電大電流沖擊下不脫扣，在工頻小電流時能及時脫扣，具有通信輸出接點，保護器脫扣時故障報警，科廣泛應用在只能防雷環境預警監控系統中。
1、當前SPD后備過流保護基本方法如圖1所示：
2、常規后備保護器存在的缺點
常規后備保護器與SPD配合時，其保護電流整定值難以確定；
匹配不合理時，遭受雷電沖擊易脫扣或損壞，防雷保護失效；
存在工頻續流不脫扣的保護盲區；
淚點沖劑殘壓高，設備防雷保護可靠性低。
3、臻和后備保護器（SCB）的優點：
根據雷電流與工作頻率的幅頻特性差異，對通過SCB的電流實現有選擇的導通和分?jǐn)啵?/span>
能耐受SPD處的最大放電電流而不脫扣，使防雷保護裝置始終處于有效狀態；
對通過SCB小的工作續流，能及時分?jǐn)?，消除了常?guī)后備保護器的保護盲區；
浪涌沖擊電流殘壓低、響應速度快，增強設備保護能力；
SCB本體帶有手柄合閘、分閘狀態的紅、綠指示窗口；
內置遙信端子，能將SCB狀態傳送至遠端控制室，實時反饋SCB狀態信息；
規格齊全、能滿足T1、T2、T3級SPD配套需求；
配合35mm標準卡軌，便于合理化布局和安裝。
